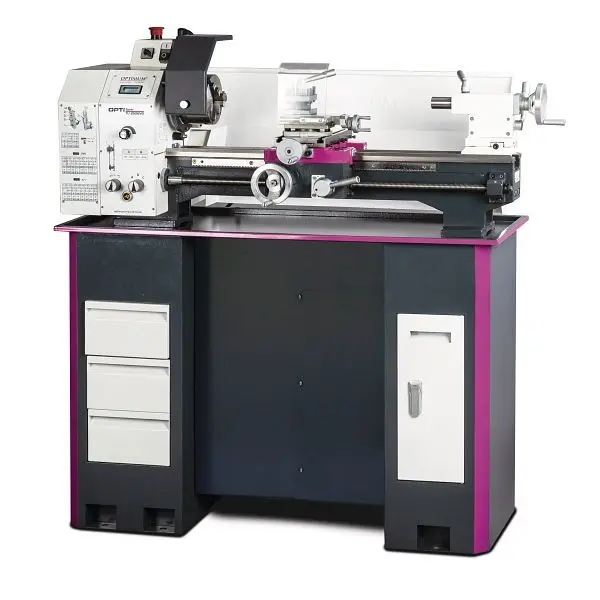

Optimum Leitspindeldrehmaschine TU 2506VB OPTIturn, 3425010, 4030635044694
- Präzise Fertigung
- Effizienzskräftiger, wartungsfreier Motor
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Gewährleistungrte Rundlaufpräziseigkeit der Spindelnase ≤ 0,009 mm
- Rundlaufpräziseigkeit am Drehfutter ≤ 0,04 mm
- Leitspindel zum Gewindedurchtrennen oder automatischen Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schantikbar
- Rollgewalzte Trapezspindeln
- Drucklager
- Kegelrollenlager in P5 Produktqualität
- Gehärtete Hauptspindel in nachstellbaren genaun Kegelrollenlagern gelagert
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Oberschlitten auf Planschlitten verschiebbar
- Spanschutz am Oberschlitten

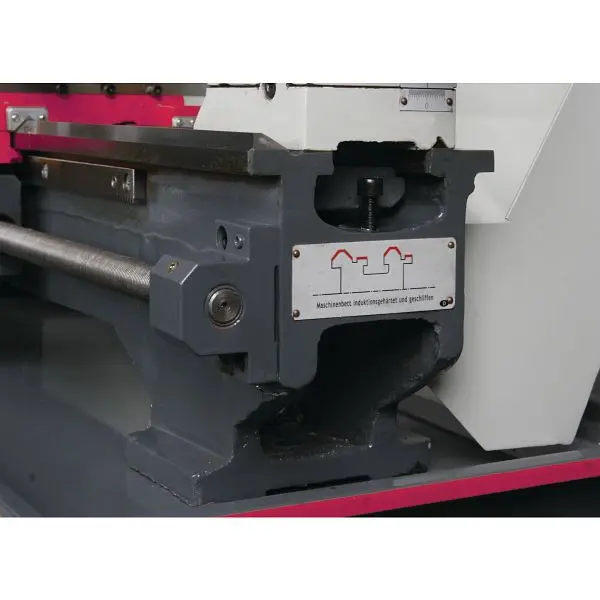

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, leichte und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Not-Hantik-Schlagschantiker
- Vierfach-Stahlhantiker
- Dreibacken-Drehfutter im Standardlieferumfang
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindedurchtrennen
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

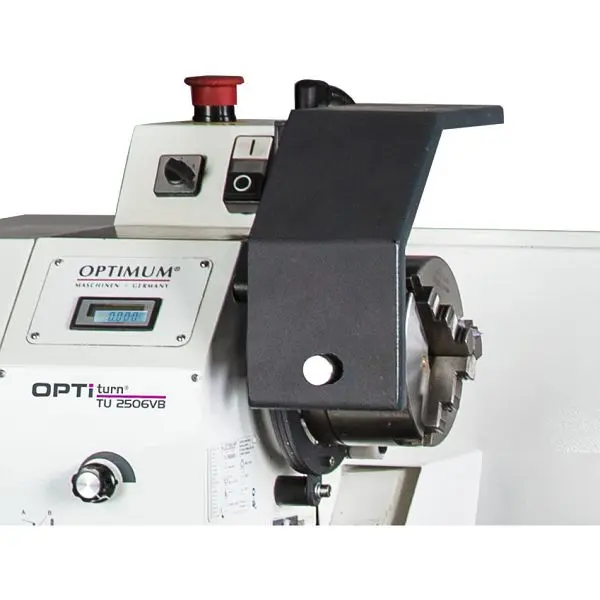

- TU 2506VB: Umdrehungsratewechsel einfach einstellbar über Potentiometer, digitale Umdrehungsrateanzeige
Lieferumfang
- Dreibacken-Drehfutter Ø 125 mm, zentrisch interessant
- Nicht mitlaufende Zentrierspitzen MK2 und MK4
- Vierfach-Stahlhantiker 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Technische Daten:
- Länge Produkt ca.: 1250 mm
- Breite/Tiefe Produkt ca.: 650 mm
- Höhe Produkt ca.: 420 mm
- Masse Netto ca.: 132 kg
- Spindelaufnahme: Kurzkegel
- Effizienz Antriebsmotor: 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Eingabe der Umdrehungsrateregelung: elektronisch regelbar
- Umdrehungsratebereich: 150 – 2500 min¯¹
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Planschlitten: 149 mm
- Bettbreite: 134 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 26 mm
- Stahlhantiker Aufnahmehöhe maximale: 12 mm
- Spindelkonus: MK 4
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 65 mm
- Steigung Metrisch: 0,2 – 4 mm/U
- Anzahl der Steigungen Metrisch: 21
- Verfahrweg Oberschlitten: 70 mm
- Verfahrweg Planschlitten: 110 mm
- Verfahrweg Bettschlitten: 550 mm
- Vorschubbereich längs: 0,07 – 0,4 mm/U
- Anzahl der Vorschübe längs: 6
- Steigung Zoll: 56 – 8 Gg/1″
- Anzahl der Steigungen Zoll: 21
- Umlaufdurchmesser über Maschinenbett: 246 mm
- Reitstock Pinolendurchmesser: 30 mm
