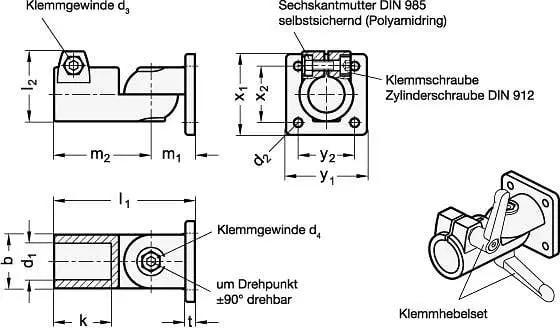

Ganter Gelenk-Klemmverbinder, Alukleinformatum (GN 282-B25-T-2-SW), VE: 5 Stück, 282-B25-T-2-SW, 4045525688964Die Gelenk-Klemmverbinder GN 282 bestehen aus Laschen-Klemmverbindern GN 272 und GN 276.In der Ausführung mit stufenloser Verstellung (Form S) werden Laschen-Klemmverbinder mit Zentrieransatz verwendet.Die Klemmbohrung ist mechanisch bearbeitet und ausgelegt für Bauweisesrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).Technische Daten:
- d3: M 8
- d4: M 8
- l1: 104,5 mm
- l2: 52 mm
- RoHS
- Masse: 0,323 kg
- t: 7 mm
- Form: T, Verstellung mit 15°-Teilung (Verzahnung)
- b: 40 mm
- d2: 6,5
- Beschichtung: SW
- Bohrung d1: B 25
- x2: 42
- Kennziffer: 2, mit 2 Edelstahl-Klemmschrauben DIN 912
- x1: 60
- m1: 32,5
- m2: 72 mm
- k: 42,5 mm
- Klemmhebel: 911-M8-32, 911-M8-32
- y1: 60 mm
- y2: 42 mm
- xyz: 911-M8-35, 911-M8-35
- VE: 5 Stück
