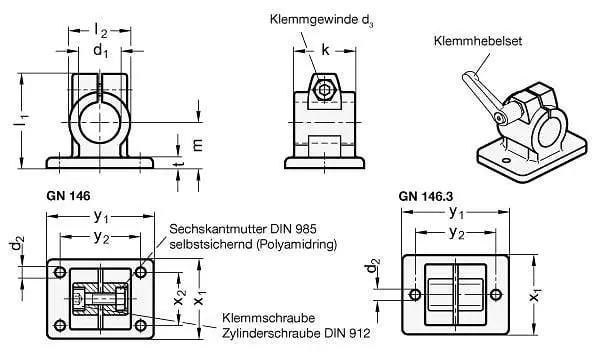

Ganter Flansch-Klemmverbinder, Alukleinformatum (GN 146-B25-40-2-SW), VE: 5 Stück, 146-B25-40-2-SW, 4045525054509Die Klemmbohrungen der Flansch-Klemmverbinder GN 146 sind mechanisch bearbeitet und ausgelegt für Bauweisesrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch ein Klemmhebelset GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).Technische Daten:
- d3: M 8
- l1: 62 mm
- l2: 40 mm
- RoHS
- Masse: 0,179 kg
- t: 7 mm
- d2: 6,5
- Beschichtung: SW
- Bohrung d1: B 25
- x2: 35
- Kennziffer: 2, mit Edelstahl-Klemmschraube DIN 912
- x1: 52
- m: 30 mm
- Klemmhebel: 911-M8-32, 911-M8-32
- Klemmlänge k: 40 mm
- y1: 70 mm
- y2: 53 mm
- VE: 5 Stück
