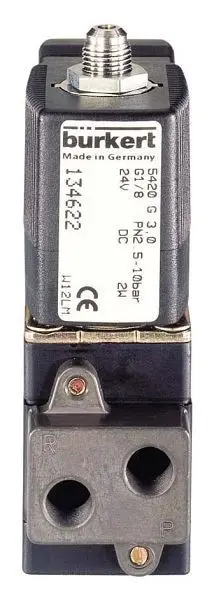

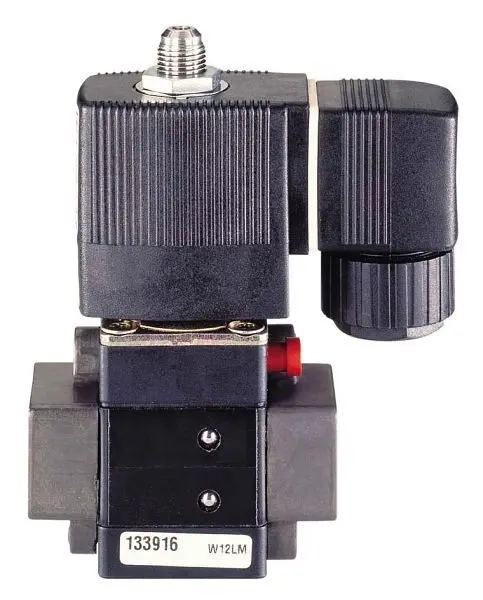

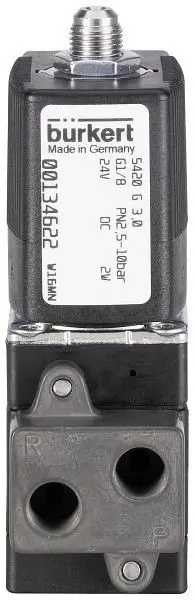

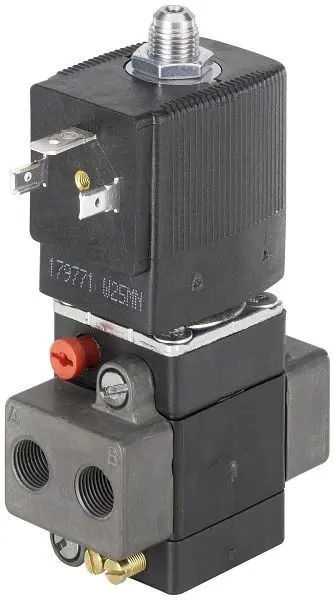

Bürkert 4/2-Wege-Pfrischmatikventil, Typ 5420-G03,0-GM81-GM81-B5-024/DC-02, 134622, 4053913029220Der Typ 5420 ist ein vorgeskostspieligtes 4-Wege-Sitzventil mit Servomembranen. Zum Umschantiken ist eine Mindestdruckdifferenz von 2,5 bar notwendig. Das Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.Hervorzuheben:
- Kompaktventil
- Übergesteckte Spule
- Abluft drosselbar
- Schlauch-, Gewinde- und Flanschanschluss
- Sitzventil-Ausführung
Technische Daten:
- Masse in kg: 0,38
- Ursprungsland: DE
- CE-Zkalibrieren: Ja
- Einzelverpackungshöhe in mm: 47
- Einzelverpackungsbreite in mm: 90
- Einzelverpackungstiefe in mm: 143
- Reserveteile: 00645564 – Spulensatz 24/DC 2W SG5; 00645573 – Stopfensatz DC; 00047646 – Pfrischmatikventil ohne Spule
- Vorskostspieligung Pfrischmatikventil 1: 6014
- Anreihmaß 1: 33 mm
- Hauptventil O-Ring Werkstoff: NBR (Nitrilkautschuk)
- Vorskostspieligung O-Ring Werkstoff: NBR (Nitrilkautschuk)
- Nenndruck min: 2,5 bar
- Nenndruck maximale: 10 bar
- Temperatur Umgebung min: -10 °C
- Temperatur Umgebung maximale: 55 °C
- Temperatur Medium min: -10 °C
- Temperatur Medium maximale: 60 °C
- Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Gerätesteckdose im Lieferumfang: nicht enthantiken
- Elektrischer Anschluss Position: gegenüber Versorgungsseite
- Typ: 5420
- Produktuntergruppe: Pfrischmatikventile
- Rückstellart: Luftfeder + mechanische Feder
- Hauptventil Funktionalitätsprinzip: Sitzventil
- Ventil-Anskostspieligung Art: elektrisch
- Schantikzeit öffnen maximale: 30 ms
- Schantikzeit schließen maximale: 20 ms
- Nennbetriebsart/Einschantikdauer: 100 %
- Vorskostspieligung Nennweite (mm): 1,1 mm
- Hauptventil Nennweite (Kv-Wert) 1 (P): 3 mm
- QNn Wert (Gas): 150 l/min
- Versorgungsanschluss Typ: Innengewinde
- Versorgungsanschluss Gewindeart: G
- Versorgungsanschluss Durchmesser (Zoll): 1/8 Zoll
- Arbeitsanschluss Typ: Innengewinde
- Arbeitsanschluss Gewindeart: G
- Arbeitsanschluss Durchmesser (Zoll): 1/8 Zoll
- Arbeitsanschluss Position: gegenüber der Versorgerseite
- Arbeitsanschluss Werkstoff: Alukleinformatum
- Sicherheitart (IP maximale bei geeignetem Anschluss): IP65
- Spannung min / Nennspannung: 24 V
- Spannung maximale / Nennspannung: 24 V
- Gleichspannung: Ja
- Batteriespannung: Ja
- Elektrische Aufnahmeleistung min.: 2 W
- Elektrische Aufnahmeleistung maximale: 2 W
- Vorskostspieligung Werkstoff mediumsberührend: PA (Polyamid)
- Vorskostspieligung Werkstoff umgebungsberührend: PA (Polyamid)
- Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
- Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
- Ventilfunktion: G – in Ruhestellung geöffnet – Druckanschluss 1 (P) nach Arbeitsanschluss 2 (B), Arbeitsanschluss 4 (A) nach Ausgang 3 (R) geöffnet
- Fluidischer Leitungsanschluss Anzahl: 4
- Ventilfunktion Anzahl-Schantikstellungen: 2
- Ventilfunktion Handbetätigung: Ja
- Ventilfunktion Handbetätigung Art: Drehhebel
- Ventilfunktion Handbetätigung Werkstoff: PA (Polyamid)
- Ventilfunktion Handbetätigung Arretierung: Ja
- Ventilfunktion Handbetätigung Schraubenschlitz: Ja
- 00005356 – Anschlussplatte 2-Fach
- 00005390 – Verschlusskappe
- 00005374 – Anschlussplatte 6-Fach
- 00006553 – Anschlussplatte 8-Fach
- 00314820 – Gerätesteckdose Bauform A
- 00005372 – Anschlussplatte 4-Fach
- 00314802 – Gerätesteckdose Bauform A
- 00005432 – Abdeckplatte kpl.
- 00005049 – Nippel kpl.
- 00314812 – Gerätesteckdose Bauform A
- 00005357 – Anschlussplatte 3-Fach
- 00005424 – Schalldämpfer kpl.
- 00005373 – Anschlussplatte 5-Fach
Zubehörteile:
