Optimum Leit- und Zugspindel-Drehmaschine TU 3008 OPTIturn, 3427200, 4030635023002
- Präzise Fertigung

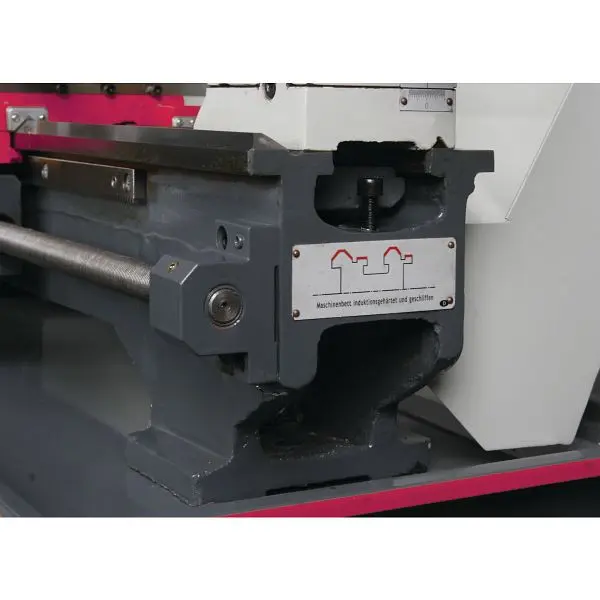

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

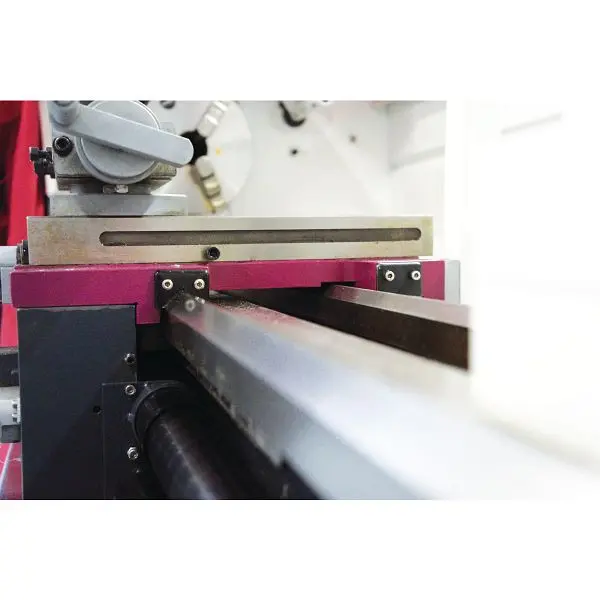

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gewährleistungrte Rundlaufpräziseigkeit der Spindelnase besser als 0,009 mm
- Rundlaufpräziseigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhantiker
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schantikbar
- Gehärtete Hauptspindel in nachstellbaren, genaun Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Produktqualität
- Gehärtete Spindelnase
- Große Spindelbohrung Ø 38 mm
- Leitspindel zum Gewindedurchtrennen oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Leitspindel- und Zugspindelabdeckung

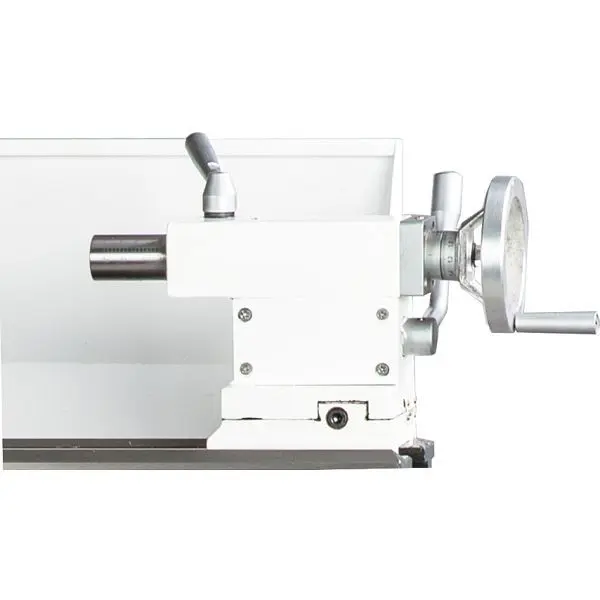

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, leichte und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindedurchtrennen
- Not-Hantik-Schlagschantiker
TU 3008
- Keilriemen
TU 3008G
- Getriebe
TU 3008V
- Keilriemen und Brushless Antrieb
- Laufstiller, leistungskräftiger und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
- Hochgenaus Stahlfutter für höhere Umdrehungsrateen
- Digitale Umdrehungsrateanzeige
- Netzanschluss 230 V
Lieferumfang
- Dreibacken-Drehfutter Ø 160 mm, zentrisch interessant
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhantiker 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Technische Daten:

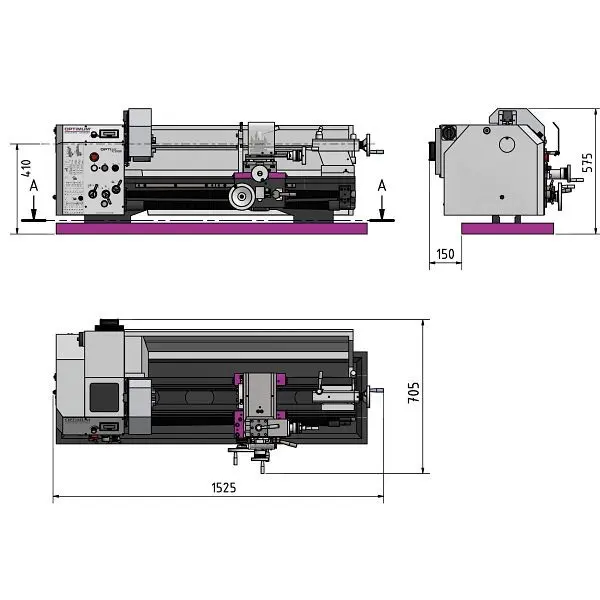

- Länge Produkt ca.: 1525 mm
- Breite/Tiefe Produkt ca.: 705 mm
- Höhe Produkt ca.: 575 mm
- Masse Netto ca.: 226 kg
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Effizienz Antriebsmotor: 1,1 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Umdrehungsratebereich: 150 – 2000 min¯¹
- Spitzenhöhe: 158 mm
- Spitzenweite: 800 mm
- Umlaufdurchmesser über Planschlitten: 190 mm
- Bettbreite: 180 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
- Stahlhantiker Aufnahmehöhe maximale: 18 mm
- Spindelkonus: MK5
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 70 mm
- Steigung Metrisch: 0,2 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Verfahrweg Oberschlitten: 65 mm
- Verfahrweg Planschlitten: 150 mm
- Verfahrweg Bettschlitten: 600 mm
- Vorschubbereich längs: 0,085 – 0,832 mm/U
- Anzahl der Vorschübe längs: 9
- Steigung Zoll: 56 – 8 Gg/1″
- Anzahl der Steigungen Zoll: 21
- Umlaufdurchmesser über Maschinenbett: 310 mm
- Reitstock Pinolendurchmesser: 38 mm
- Vorschubbereich plan: 0,01 – 0,1 mm/U
- Anzahl der Vorschübe plan: 9
