Optimum Drehmaschine TU 2304V OPTIturn, 3420325, 4030635024207
- Präzise Fertigung

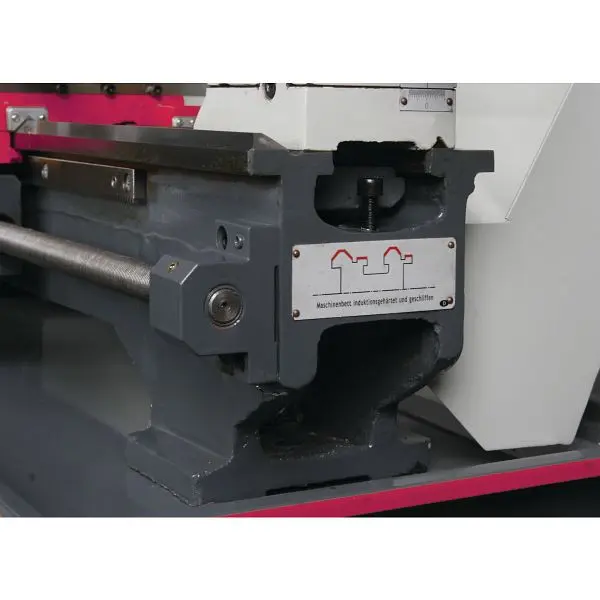

- Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Gewährleistungrte Rundlaufpräziseigkeit der Spindelnase besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhantiker
- Rundlaufpräziseigkeit – Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindedurchtrennen oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schantikbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, leichte und werkzeuglose Verstellung mittels Klemmhebel
- Not-Hantik-Schlagschantiker

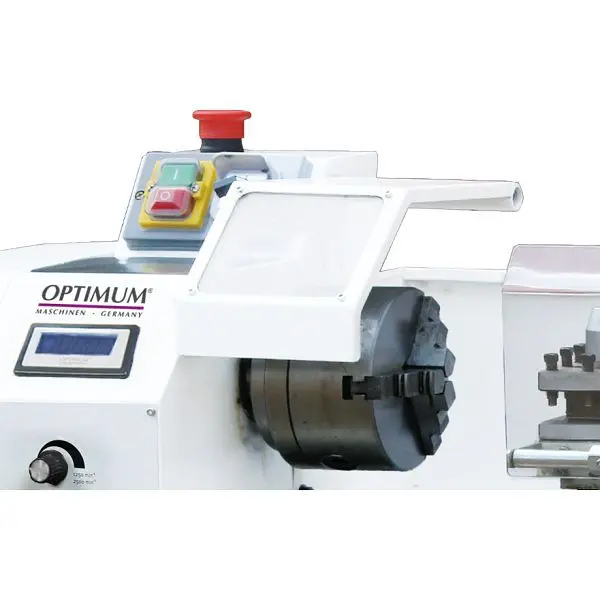

- Drehfutterschutz
- Drucklager
- Wechselzahnräder-Satz zum Gewindedurchtrennen
- Umfangreiches Zubehörteile
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig
TU 2304V

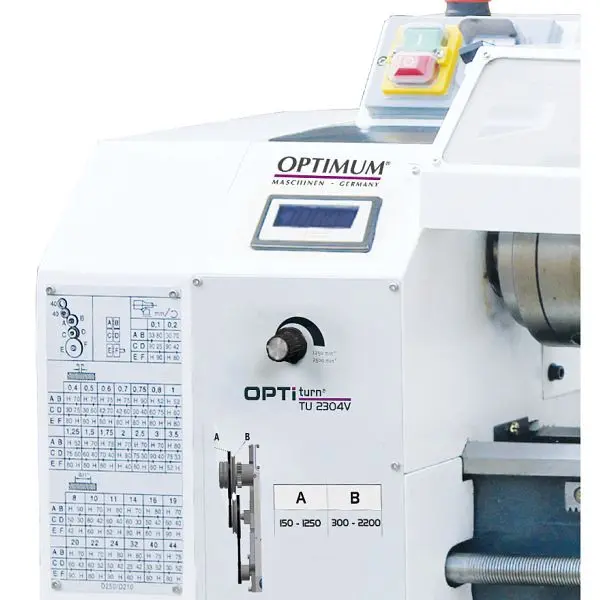

- Umdrehungsratewechsel einfach einstellbar über Potentiometer
- Digitale Umdrehungsrateanzeige
- EMV-Filterklasse C1
Lieferumfang
- Dreibacken-Drehfutter Durchmesser 100 mm, zentrisch interessant
- Feste Zentrierspitze MK 2 und MK 3
- Spritzwand
- Spänewanne
- Vierfach-Stahlhantiker
- Wechselräder-Satz
- Bedienwerkzeug
Technische Daten:

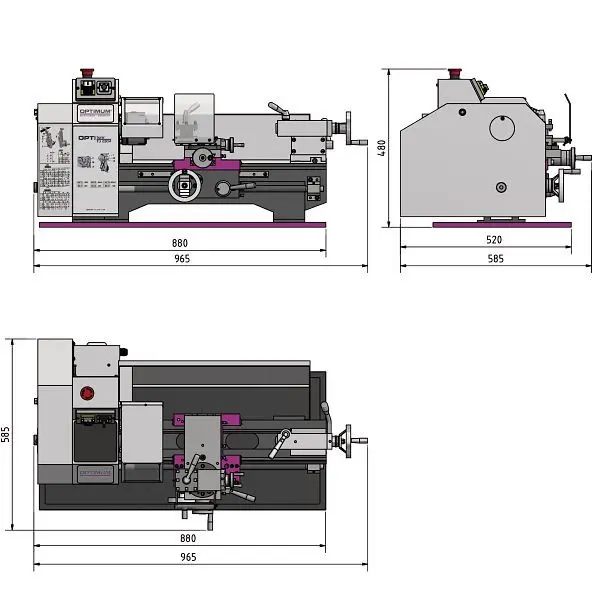

- Länge Produkt ca.: 1090 mm
- Breite/Tiefe Produkt ca.: 585 mm
- Höhe Produkt ca.: 510 mm
- Masse Netto ca.: 114 kg
- Spindelaufnahme: zylindrisch Ø 72 mm
- Effizienz Antriebsmotor: 0,75 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Eingabe der Umdrehungsrateregelung: elektronisch regelbar
- EMV-Klasse: C1
- Norm: DIN EN 55011
- Umdrehungsratebereich: 150 – 2200 min¯¹
- Spitzenhöhe: 115 mm
- Spitzenweite: 450 mm
- Umlaufdurchmesser über Planschlitten: 128 mm
- Bettbreite: 135 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 20 mm
- Stahlhantiker Aufnahmehöhe maximale: 14 mm
- Spindelkonus: MK 3
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 70 mm
- Steigung Metrisch: 0,4 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 14
- Verfahrweg Oberschlitten: 75 mm
- Verfahrweg Planschlitten: 120 mm
- Verfahrweg Bettschlitten: 360 mm
- Steigung Zoll: 44 – 8 Gg/1″
- Anzahl der Steigungen Zoll: 14
- Umlaufdurchmesser über Maschinenbett: 230 mm
