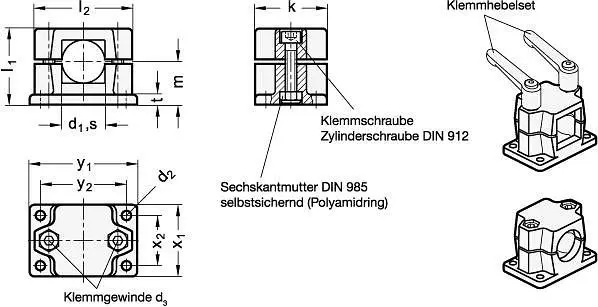

Ganter Flansch-Klemmverbinder, Alukleinformatum (GN 147-B48-2-SW), VE: 5 Stück, 147-B48-2-SW, 4045525628410Die Klemmbohrungen der Flansch-Klemmverbinder GN 147 sind unbearbeitet und ausgelegt für Bauweisesrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.Die Vierkant-Ausführungen sind auch zur Einsatz an Profilsystemen geeignet.Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).Technische Daten:
- d3: M 10
- l1: 81,5 mm
- l2: 98 mm
- RoHS
- Masse: 0,631 kg
- t: 14 mm
- d2: 11
- Beschichtung: SW
- Bohrung d1: B 48
- x2: 50
- Kennziffer: 2, mit Edelstahl-Klemmschraube DIN 912
- x1: 76
- m: 46,5 mm
- k: 76 mm
- Klemmhebelset: 911-M10-70, 911-M10-70
- y1: 115 mm
- y2: 90 mm
- VE: 5 Stück
