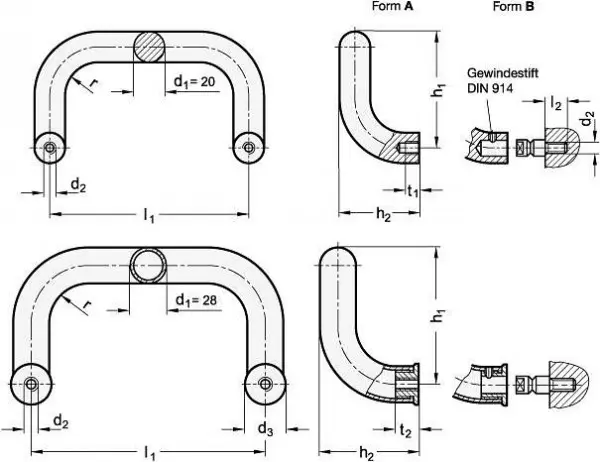

Ganter Edelstahl-Bügelgriffe (GN 426.6-28-350-A), 426.6-28-350-A, 4045525121720Edelstahl-Bügelgriffe GN 426.6 können sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) her montiert werdenIn diesem Falle wird zunächst der Montagebolzen maschinenseitig eingeschraubt, dann der Handhabung aufgesteckt und seitlich mit dem Gewindestift gegewisst.Gleichzeitig erlauben die beiden Befestigungsarten die Montage paarschlau gegenüberliegend, z.B. für Türen (Doppelgriff). In der Regel ist dazu ein Montagebolzen mit Sonderlänge l2 notwendig.Aufgrund des Verarbeitungsverfahrens können Sonderausführungen schon bei vergleichsschlau geringen Stückzahlen geliefert werden.Technische Daten:
- Handhabungdurchmesser d1: 28 mm
- d3: 32
- RoHS
- Masse: 0,95 kg
- Form: A, Montage von der Rückseite (Gewinde-Sackloch)
- Länge l1: 350 mm
- d2: M 10
- t2: 17 mm
- h1: 128 mm
- h2: 90 mm
- r: 32 mm
- x1: 350
- Länge: 20 mm
