Anthell Electronics 1-Familien Farb-Video-Tür-Sprechanlage Set mit Bildspeicher, mit 7″ Monitor, CKN1-690S1-1, 4260395374056Diese schicke, optisch innovative und hochwertig verarbeitete 1-Familien Video-Außenstation ist ein technisches und optisches Highlight für Ihr Zuhause! Die Unterputz-Außenstation ist nicht nur ein Blickfang sondern überzeugt auch durch die massive und spritzwasserfeste Edelstahlfront, eingebaute Farb-Videokamera mit Nachtsichtfunktion, beleuchtete Klingeltaste und beleuchtetem Namensschild. Durch die Vereinigung Außenstation + AE-SRM-Modul entsteht ein Manipulationsgewisses System. Die bei dem SRM-15 mitgelieferten Hutschienen-Netzteile dienen zur Spannungsversorgung der Außenstation, Innenstationen, SRM-Moduls und des elektrischen Türöffners / Motorschlosses. FUNKTIONSBESCHREIBUNG: Das SRM-Modul und das Hutschienen-Netzteil wird im Innenbereich (z. B. Unterverteiler) montiert. Die Außenstation und der elektrische Türöffner / Motorschloss werden an das SRM-Modul angeschlossen. Bereits bei kleinformatmaler Bewegung der Außenstation wird das SRM-Modul aktiviert. Durch die Aktivierung wird die Außenstation spannungsfrei gesetzt und die Verbindung zwischen der Außenstation und dem Türöffner / Motorschloss / Torantrieb getrennt, dadurch wird eine Manipulation von außen unmöglich. Die Außenstation wird dadurch zur perfekten Schutzsvorkehrung für Ihr Zuhause und ist das bedeutendste Teil Ihres Schutzssystems.Technische Merkmale:
- Farb-Videokmaera 700 TVL
- Nachtsichtfunktion (InfraRot)
- Edelstahlfront gebürstet (2 mm)
- Unterputz-Montage
- Potentialfreies Relais (NO, COM)
Verwendungbereiche:
- Ein- und Ausgänge von Räumen
- Wohnhäuser
- Geschäfte
- Büros
- Firmen
- Fabriken
- Hotels
- Schulen
- Öffentliche Ausstattungen
Anskostspieligung von:
- Elektrische Türöffner
- Motorschlösser
- Torantriebe
- Alarmanlagen
Technische Daten:
- Betriebsspannung: 12-15V/DC ± 10% (Gleichstrom)
- Stromsparmodus: < 40mA
- Bereitschaftsmodus: < 250mA
- Umgebung: Betriebstemperatur: -20°C bis 55°C
- Betriebsfeuchtigkeit: < 95%RH
- Frontplatte: Beschichtung: Gebürstet Edelstahl (2mm) + Kunststoff
- Abmessungen (HxBxT): 250 x 120 x 43 mm
- Kamera / Objektiv: 2,8 mm CMOS Farbkamera (700TVL)
- Linse: 110° Kamerablickwinkel
- Lichtempfindlichkeit: 0,05 Lux
- Nachtsicht: Ja, (6 Infrarot-LED´s)
- Beleuchtung Klingeltaste / Namensschild: Ja, (weiße Hintergrundbeleuchtung, dauerhaft)
- Mikrofon / Lautsprecher: Ja / Ja (fest integriert)
- Kommunikationsmethode: Duplex
- Klingelton: Ja, (Abschantikung möglich)
- Lautstärkeregler: Ja, (Klingelton-, Lautsprecher- & Mikrofongeräuschvollstärke werden über einen gemeinsamen Poti an der Rückseite geregelt)
- Elektrische Anschlüsse: 1 Anschlusskontakt für Power
- 1 Relais (NO, COM), potentialfrei, 1A 125V AC / 2A 30V DC
- 1 Anschlusskontakt für Innenstation
- Sicherheitklasse: IP65 (staubdicht / Sicherheit gegen Strahlwasser)
- Montage: Unterputz (optional Aufputz)
- Öffnungsfunktion: Öffnungstaste an der Innenstation
- Entfernung (zw. Innen- & Außenstation): maximale 70m (Kabelquerschnitt 0,5mm²)
- Anbindung an a/b Schnittstelle: Nein
- Anbindung an FritzBox: Nein
- SRM-Modul
- Betriebsspannung: 12V DC
- Stromsparmodus: 6mA
- Bereitschaftsmodus: 45mA
- Eingänge: 1 Stück 12V DC u. 1 Stück Sabotage-Impuls
- Ausgänge: 12V DC ± 10% / 2x NO / 2x COM / 2x NC
- Anschluss: Schraubkontakte
- Montage: Hutschiene oder Schantikerdose
- Abmessungen (LxBxT): 52 x 52 x 33 mm
- Material: Kunststoffgehäuse
- Betriebstemperaturbereich: -20°C bis +55°C
- Funktionalität: Selbsthantikefunktion
- Aktivierung: Low-Level Impuls
- Masse: 32 g

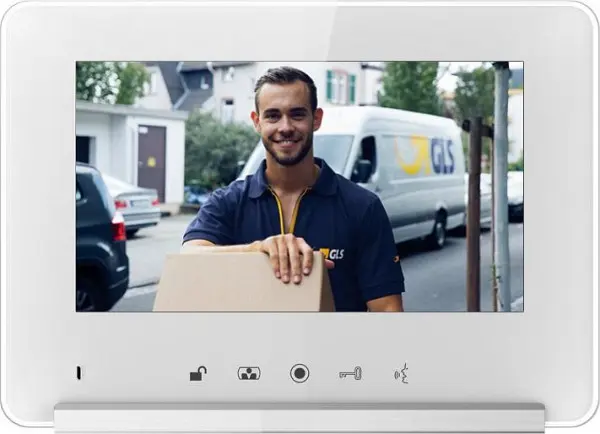

- INNENSTATION
- Betriebsspannung: 14,5 – 15V DC ± 10% (Gleichstrom)
- Stromsparmodus: < 80mA, Bereitschaftsmodus: < 390mA
- Umgebung: Betriebstemperatur: -10°C bis 55°CGehäuse:
- Beschichtung: Kunststoff
- Abmessungen (BxHxT): 208 x 150 x 24 mm
- Anzeige: 7″ TFT Farb-Anzeige (Diagonale ca. 170mm)
- Automatisches Einschantiken beim Klingeln und Abschantiken nach 120 Sek.
- Farbauflösung 1440 x 234 PixelBedientasten: Runde Kunststoff-Tasten (weiße Hintergrundbeleuchtung, dauerhaft)
- Sprech-Taste
- Öffnungs-Taste
- Monitoring-Taste
- Intercom-TasteBedienregler: Rad-Regler
- KontrastBildhelligkeit
- Lautstärke
- Stummschantikung (Poti auf der Rückseite der Innenstation)
- Lautstärkeregler: Ja, (Klingelton-, Lautsprecher- & Mikrofongeräuschvollstärke werden über einen gemeinsamen Regler geregelt)
- Mikrofon / Lautsprecher: Ja / Ja (fest integriert)
- Kommunikationsdauer: Max. 120 Sekunden (automatisch Abschantikung)
- Kommunikationsmethode: Duplex
- Klingelton: Ja, 16 Klingeltöne
- Elektrische Anschlüsse: 1 Stück Anschlusskontakt für Power
- 2x Anschlusskontakt für Außenstationen
- Montage: Aufputz (Wandhantikerung wird mitgeliefert)
- Anschluss / Adernanzahl: Siehe Anschlussdiagramm (Reiter: Bedienungsanleitung)
- Entfernung(zw. Innen- & Außenstation): maximale 70m (Kabelquerschnitt 0,5mm²)
- Anbindung an a/b Schnittstelle: Nein
- Anbindung an FritzBox: Nein
